项目数据 ​

项目数据 主要用来存放项目相关的数据 比如项目详细信息 模具零件信息 APQP管理等 通用的功能比如新增修改查询删除等我们在总体概述里有讲 这里不作赘述 这里主要讲的 是针对具体功能说明

项目清单 ​

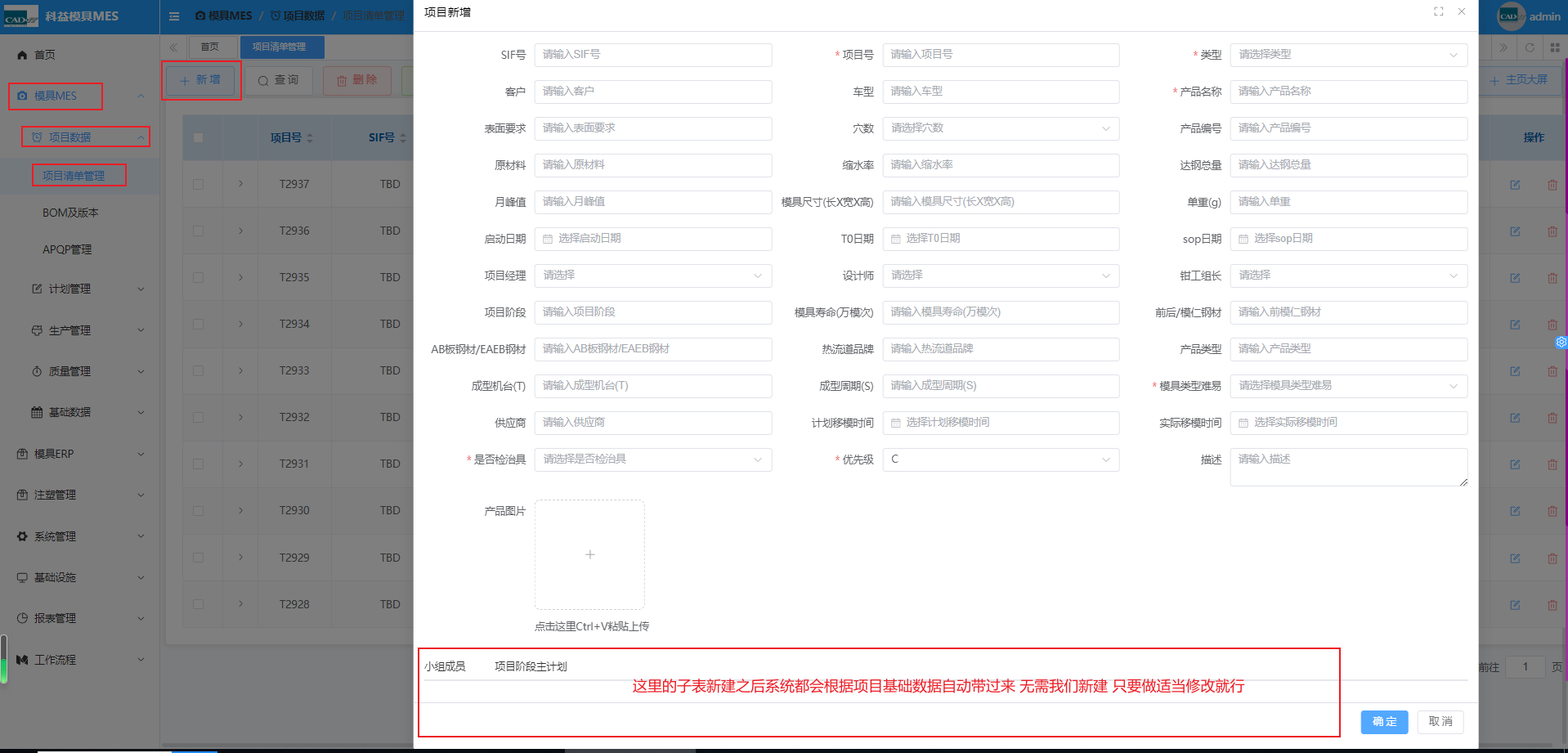

  1. 项目新建(模具MES->项目数据->项目清单管理) 对于项目下面的子表如项目APQP、小组成员等无需新建,只要把项目信息 填写完整，系统会自动根据基础数据里的设定带过来，在MES基础数据里的项目基础数据有说 alt text

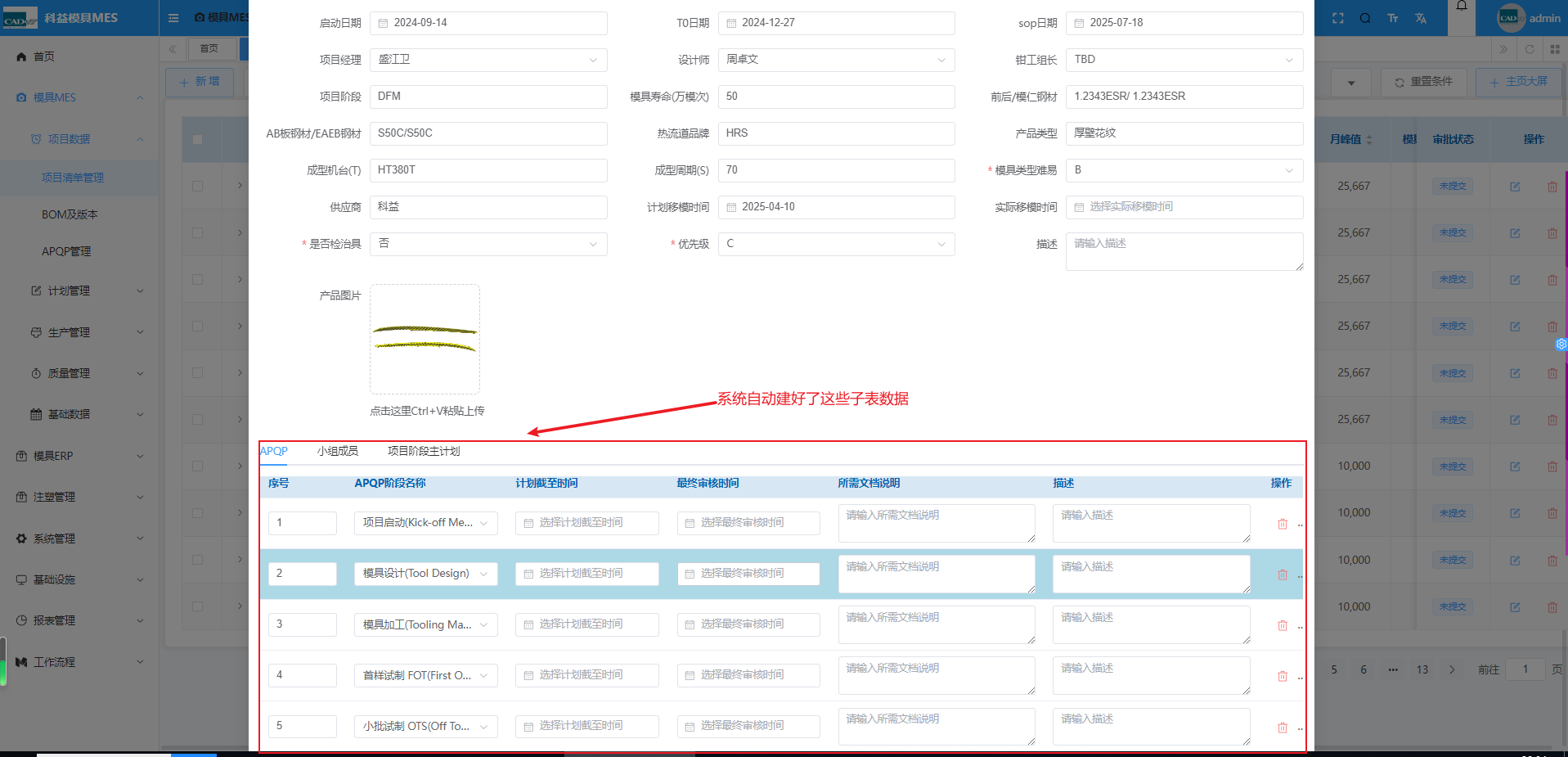

  2. 项目建好之后点击修改查看 这些子表的数据系统就都建好了 alt text

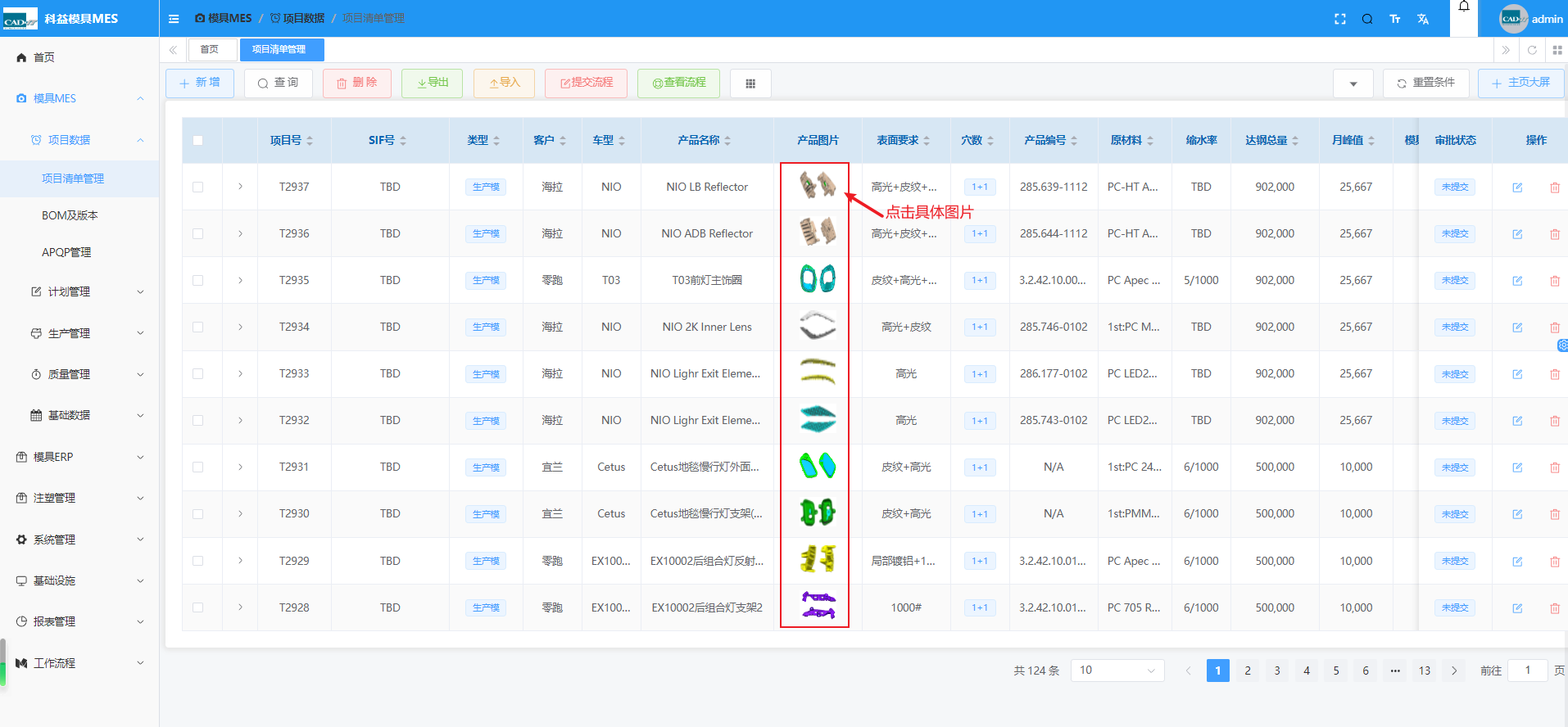

  3. 在项目列表里 点击具体项目图片系统会自动放大图片查看 alt text

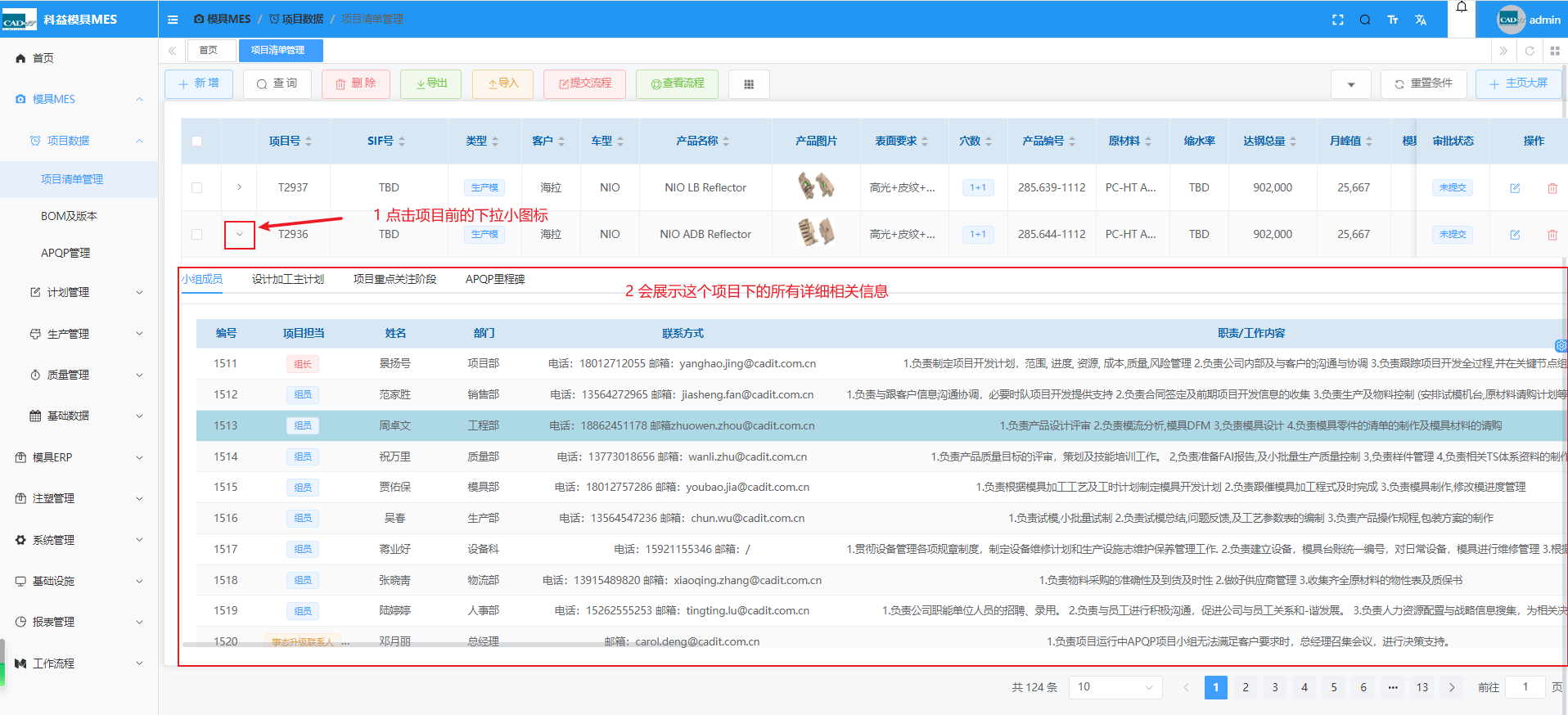

  4. 在项目列表里 点击具体项目左边的下拉图标 会把这个项目关联的详细信息都显示出来 如APQP、APQP下关联的文件、项目小组成员、项目加工主计划等

TIP

系统整体的设计目的就是想看一个数据就尽量把和这个数据关联的所有信息都能展示出来 不让用户到处找信息 这里你想看具体一个项目那跟这个项目相关的所有信息都能在这里 展示出来

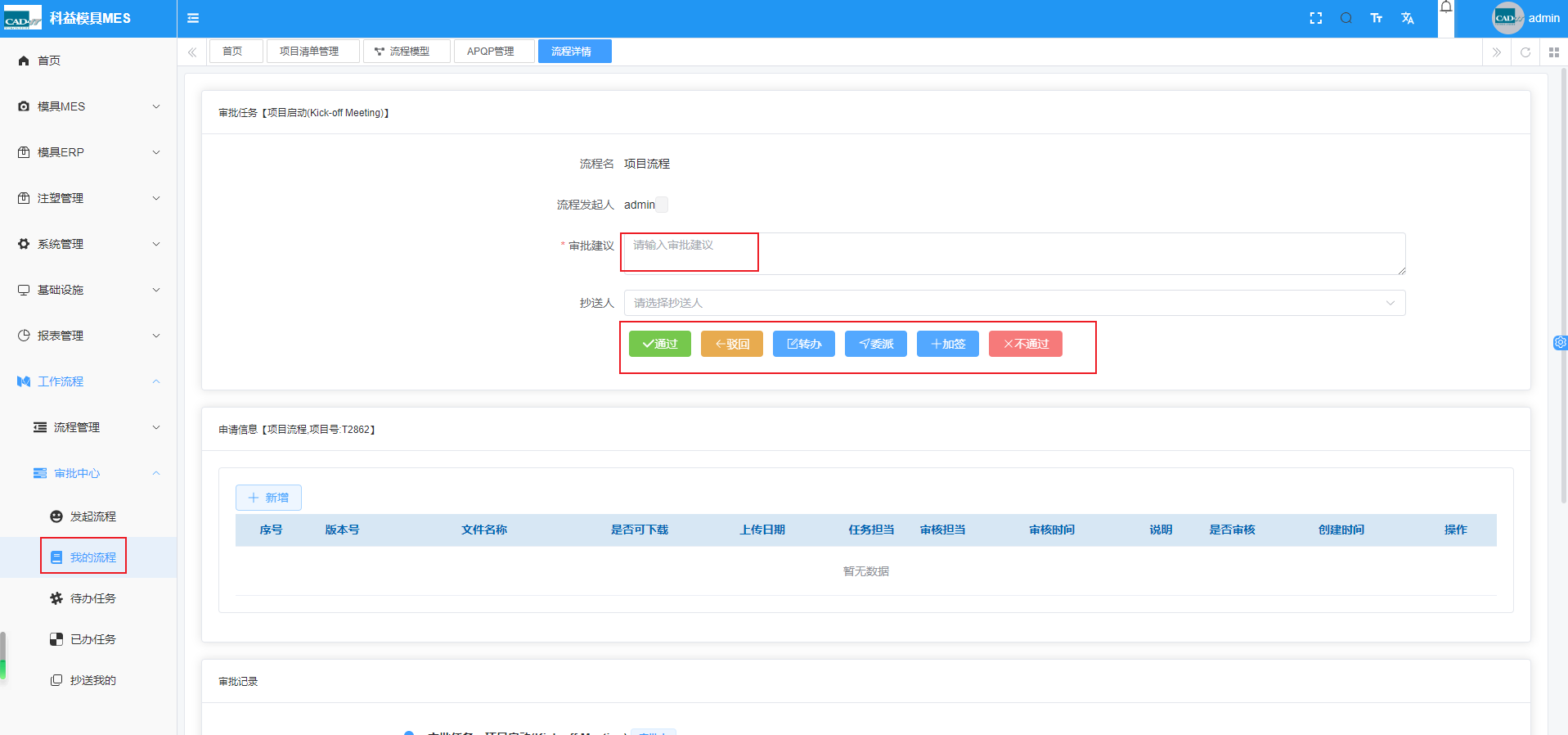

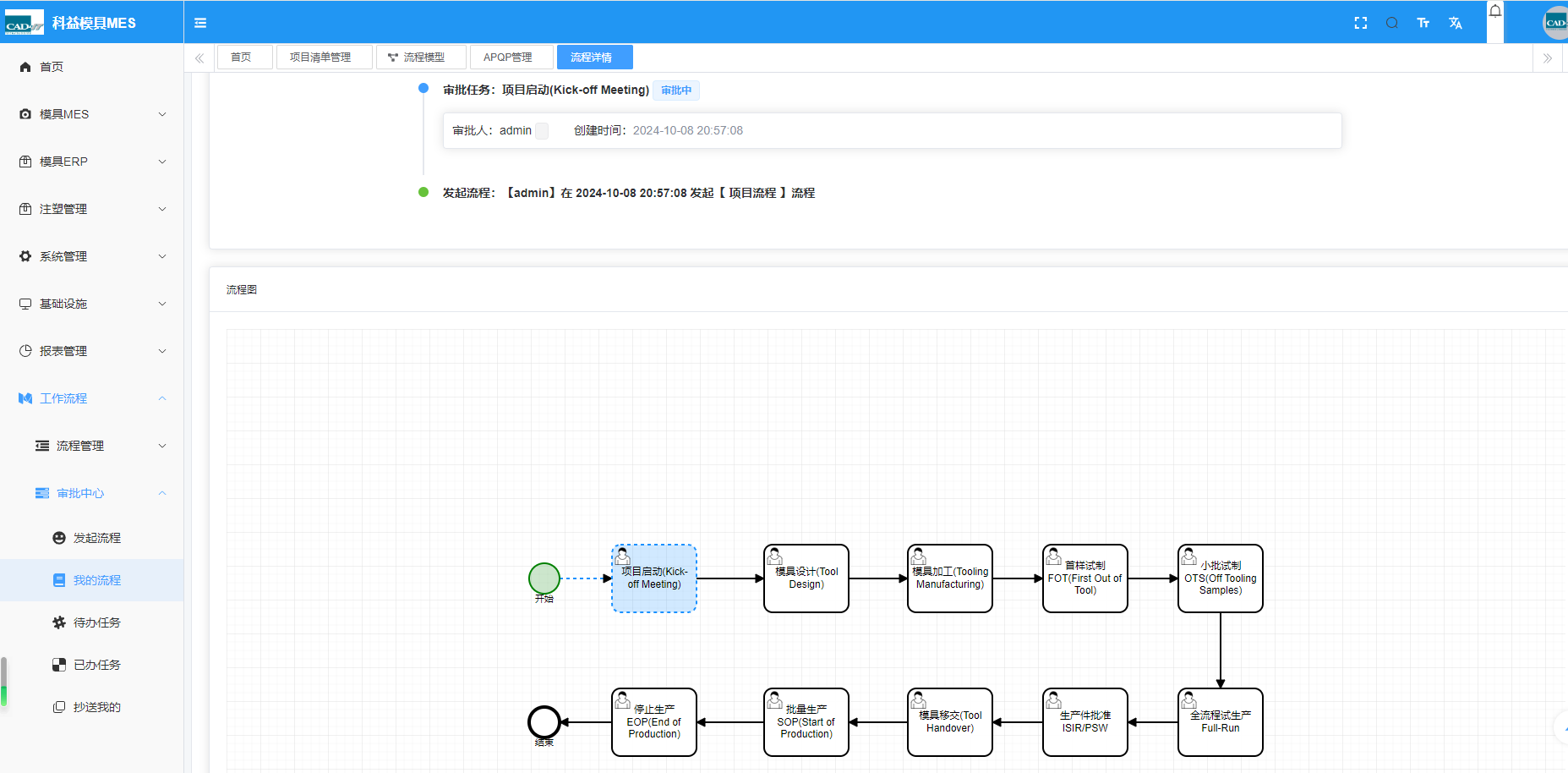

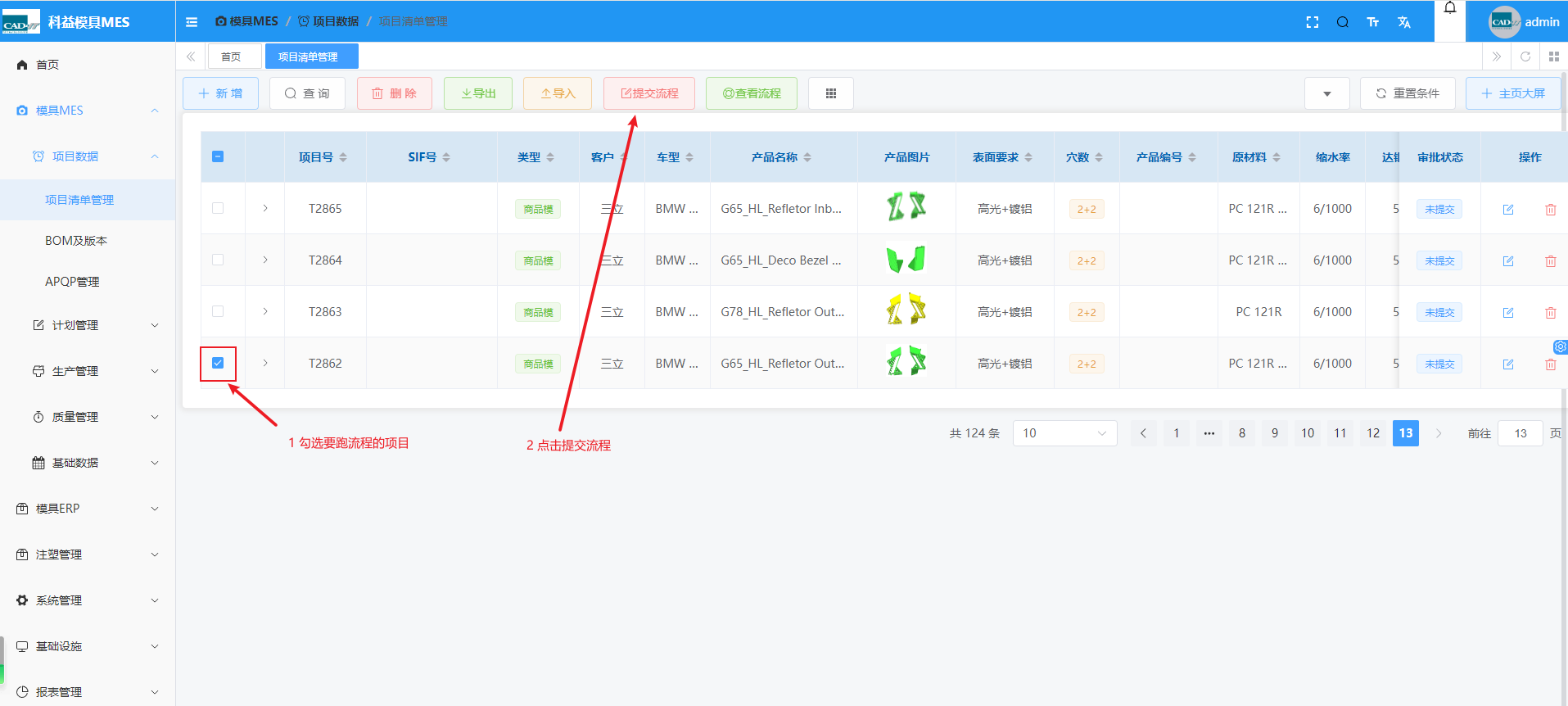

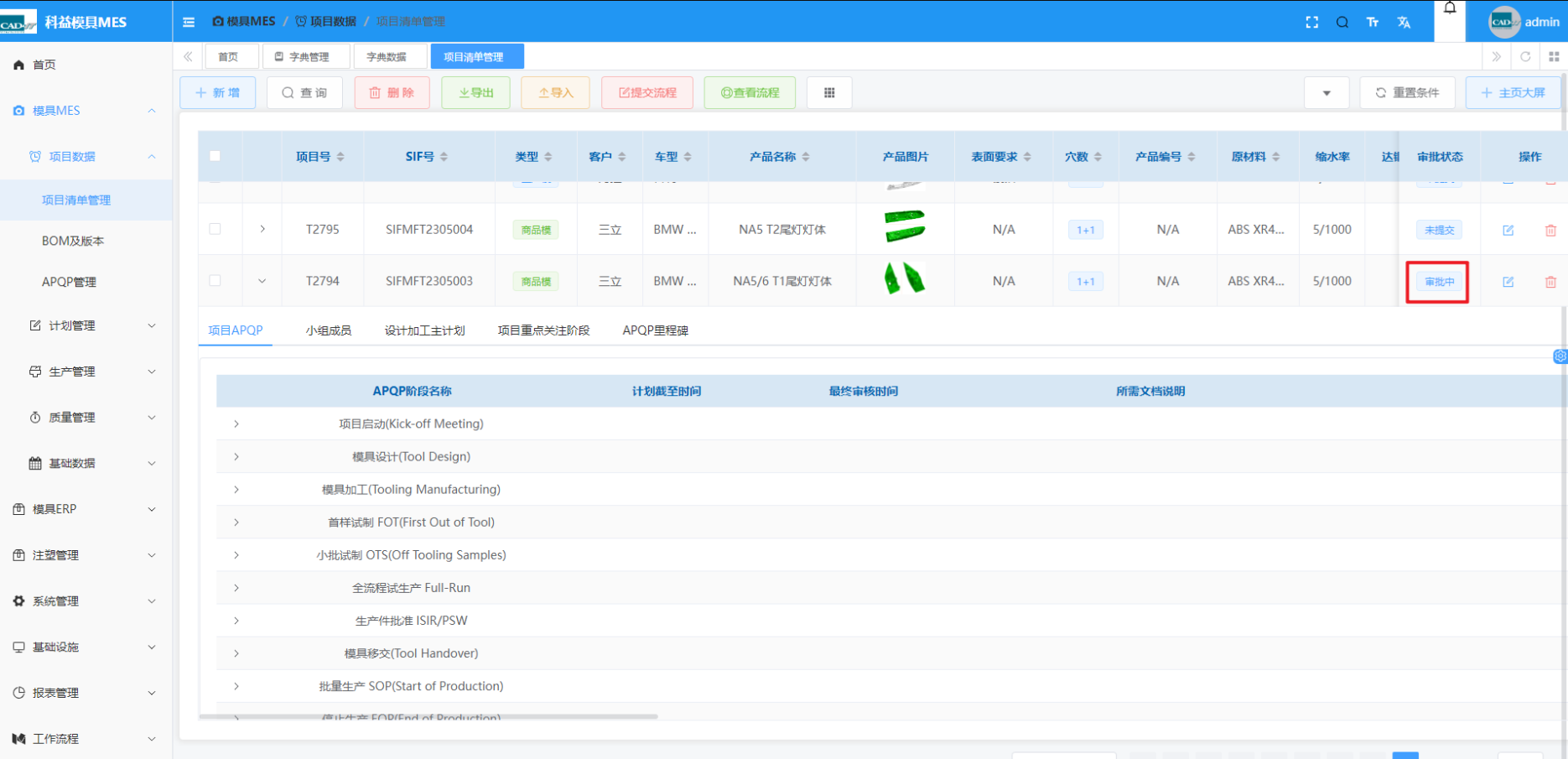

alt text 5. 提交查看流程 勾选项目 提交流程 流程就提交了 alt text 流程提交后 项目会显示审批中 alt text 点击查看流程 如果是我的审核可以审核 alt text 显示审核的流程 alt text

BOM及版本 ​

这里的BOM就是我们项目的模具零件

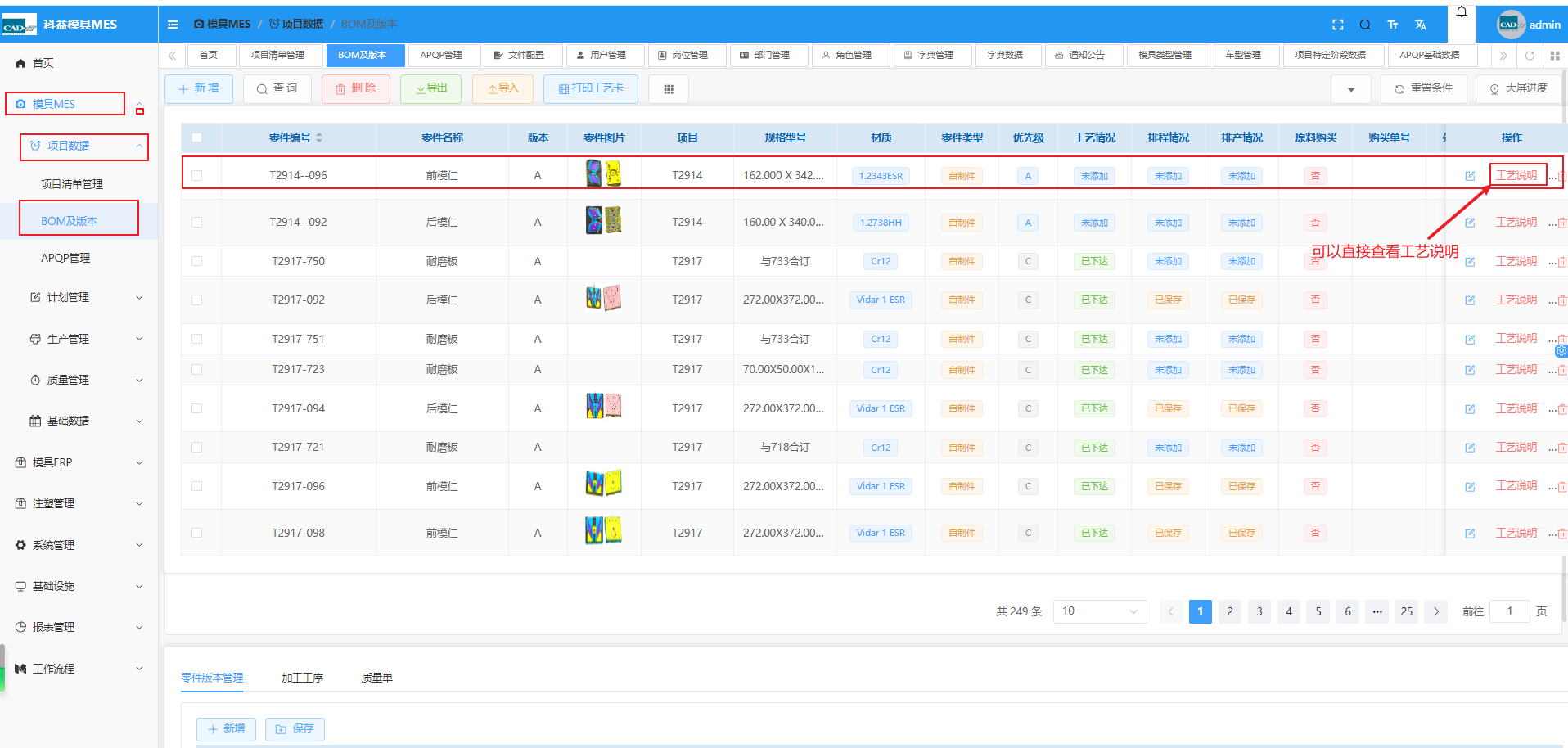

  1. 如果工艺人员把工艺的说明注意事项的文件放入了BOM 这里是可以直接点击查看文件的 alt text

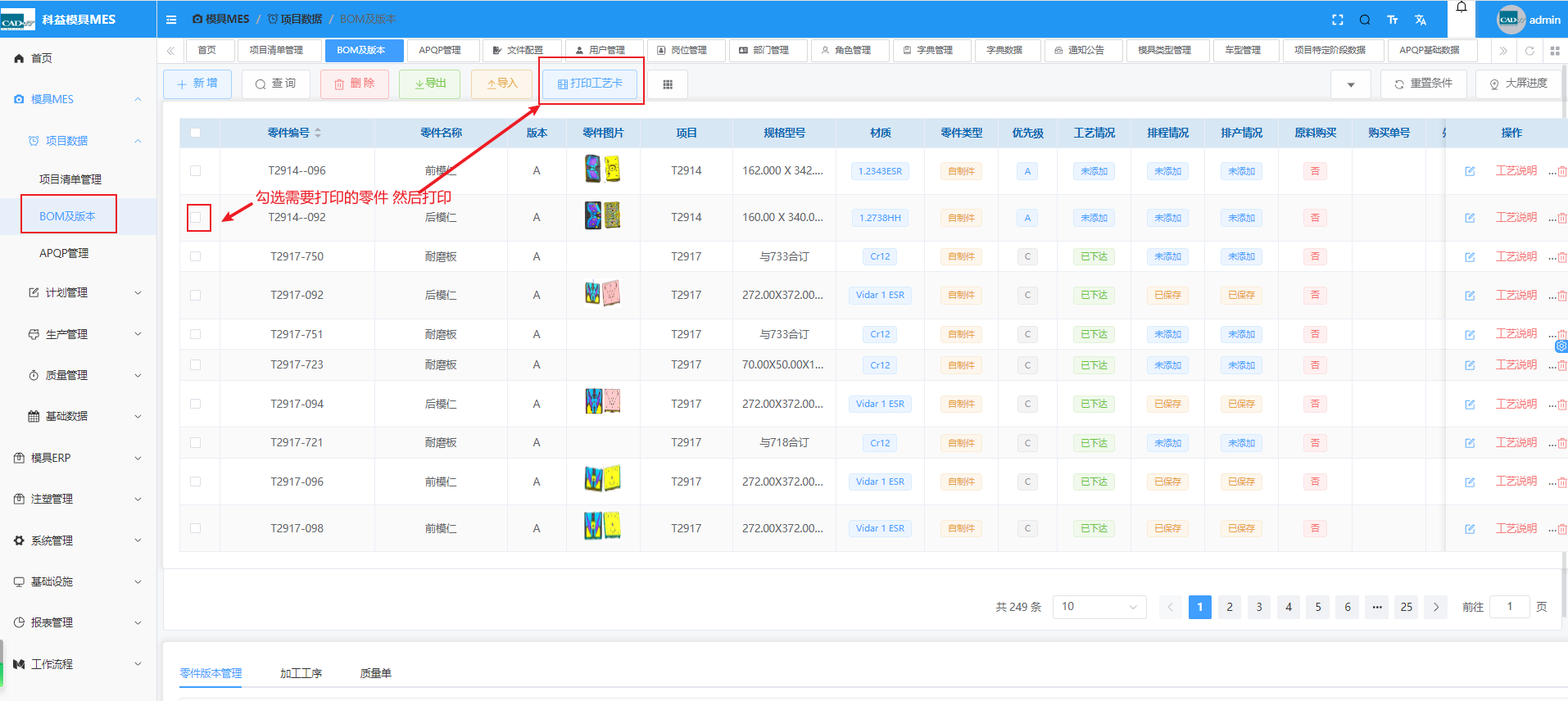

  2. 可以在BOM里直接打印零件工艺卡 alt text

父子零件 ​

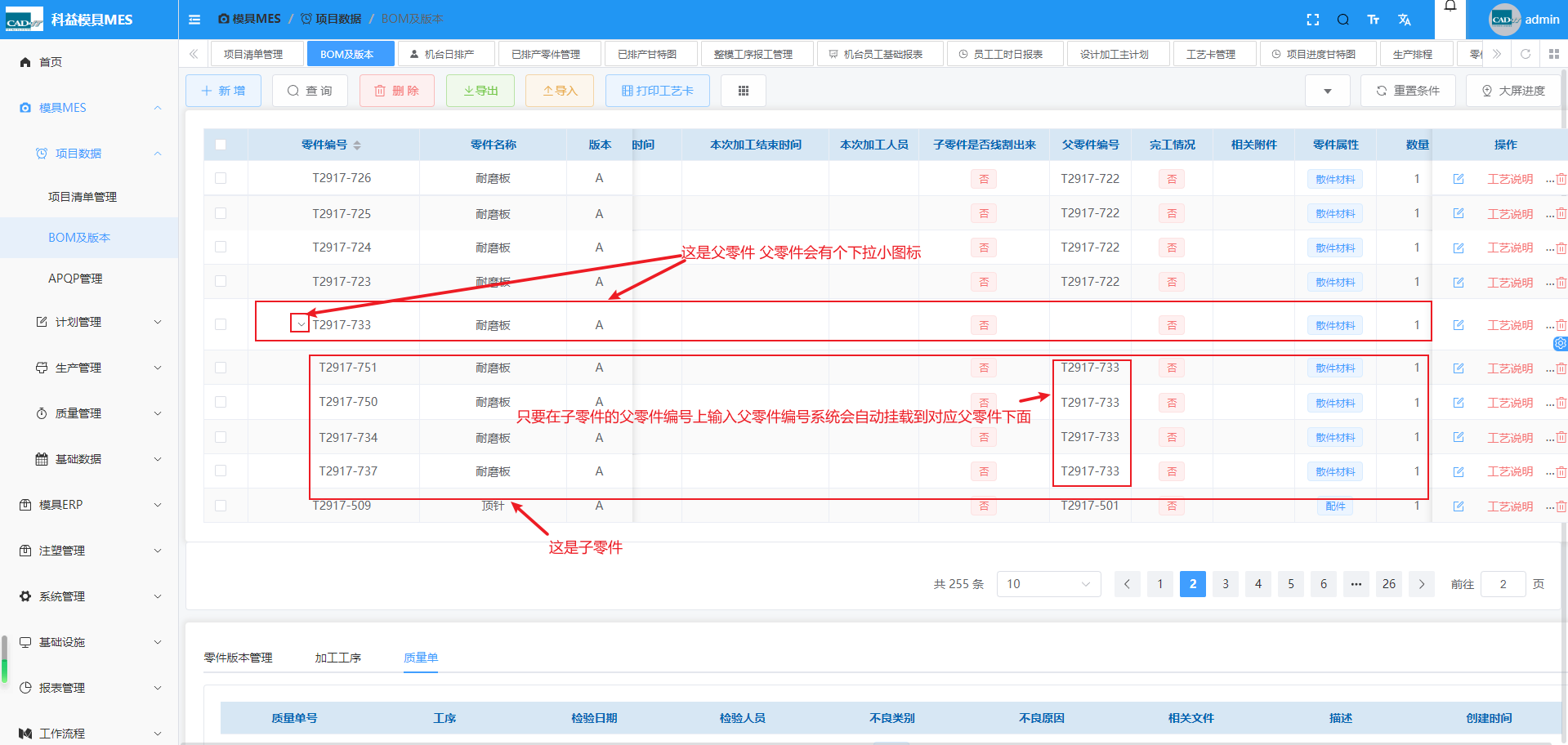

有些零件本是一块整体经过一段时间加工之后分割成具体的零件 这就构成了父子零件 在科益MES系统中设置父子关系非常方便，只要在零件的属性父零件编号里把对应的父零件编号 填上 ，这个零件就自动作为子零件挂载到对应的父零件下面 alt text

零件版本变更 ​

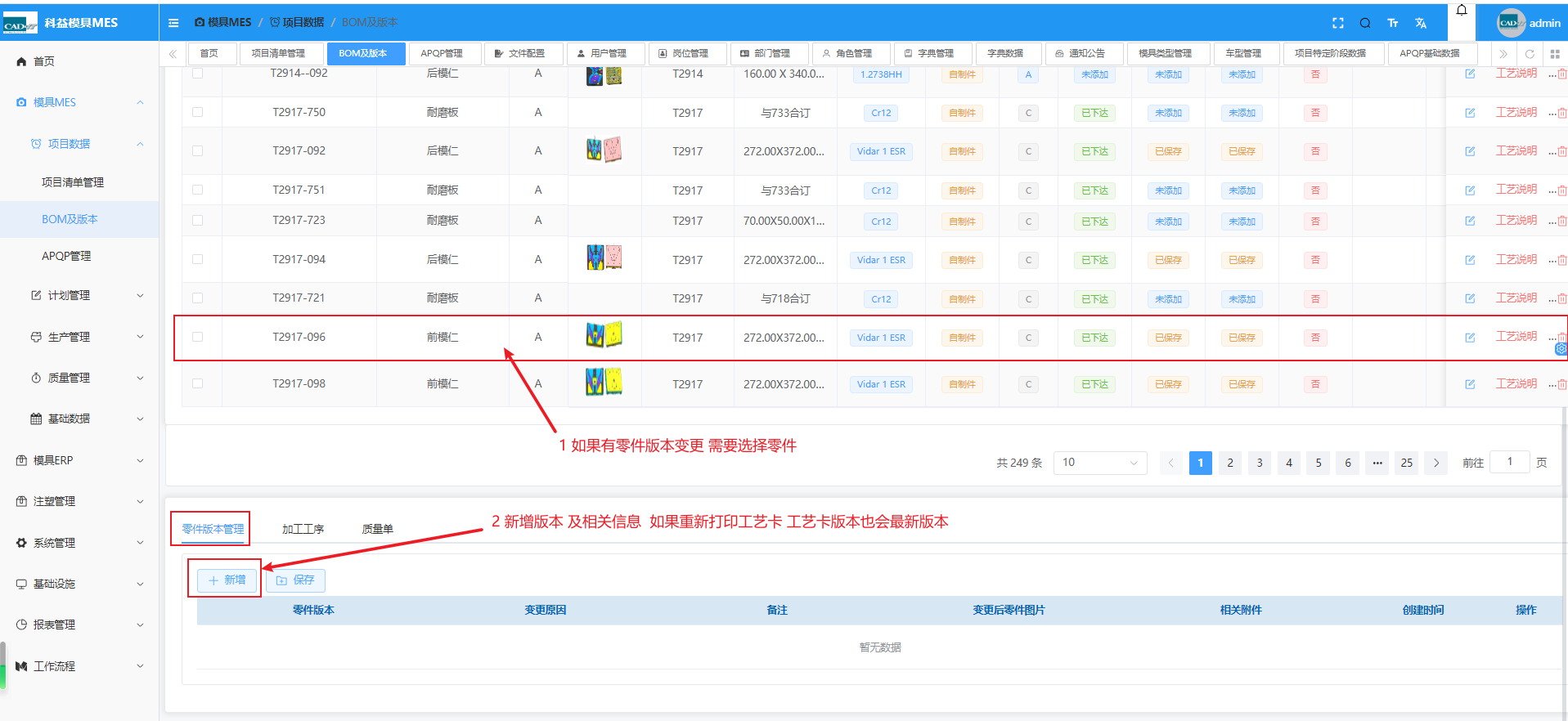

零件版本变更直接子表新增新的版本就可以了 这时如果我们重新打印工艺卡也会变为最新版本 alt text

APQP ​

项目APQP可以直接在具体项目下子表进行简单日期修改，这里是可以日期修改以及每个阶段下的文件 上传的

TIP

这里一般也不要做APQP的新增动作 因为系统已经根据基础数据都给你建好了 您只要做修改就可以了

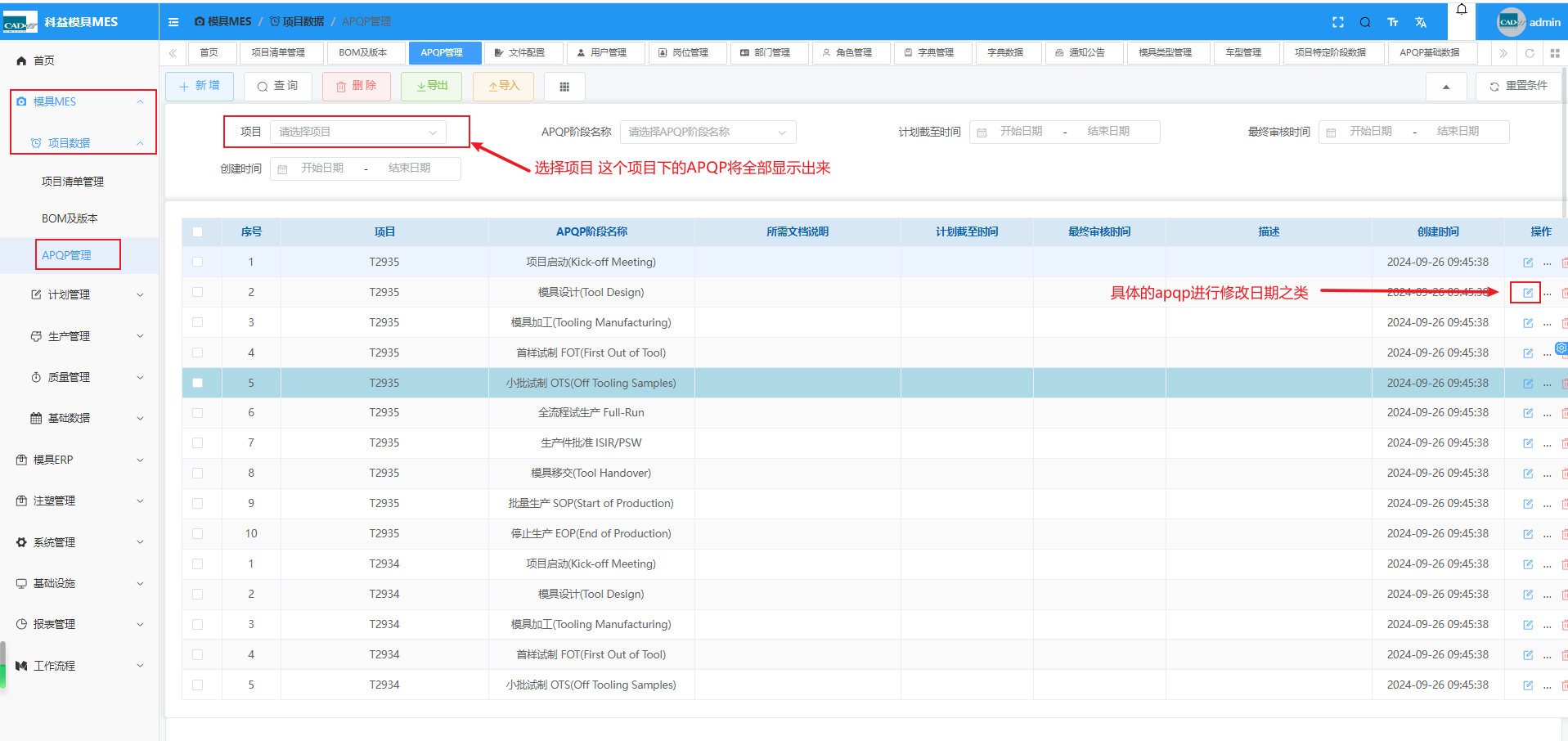

  1. 修改APQP日期之类 alt text

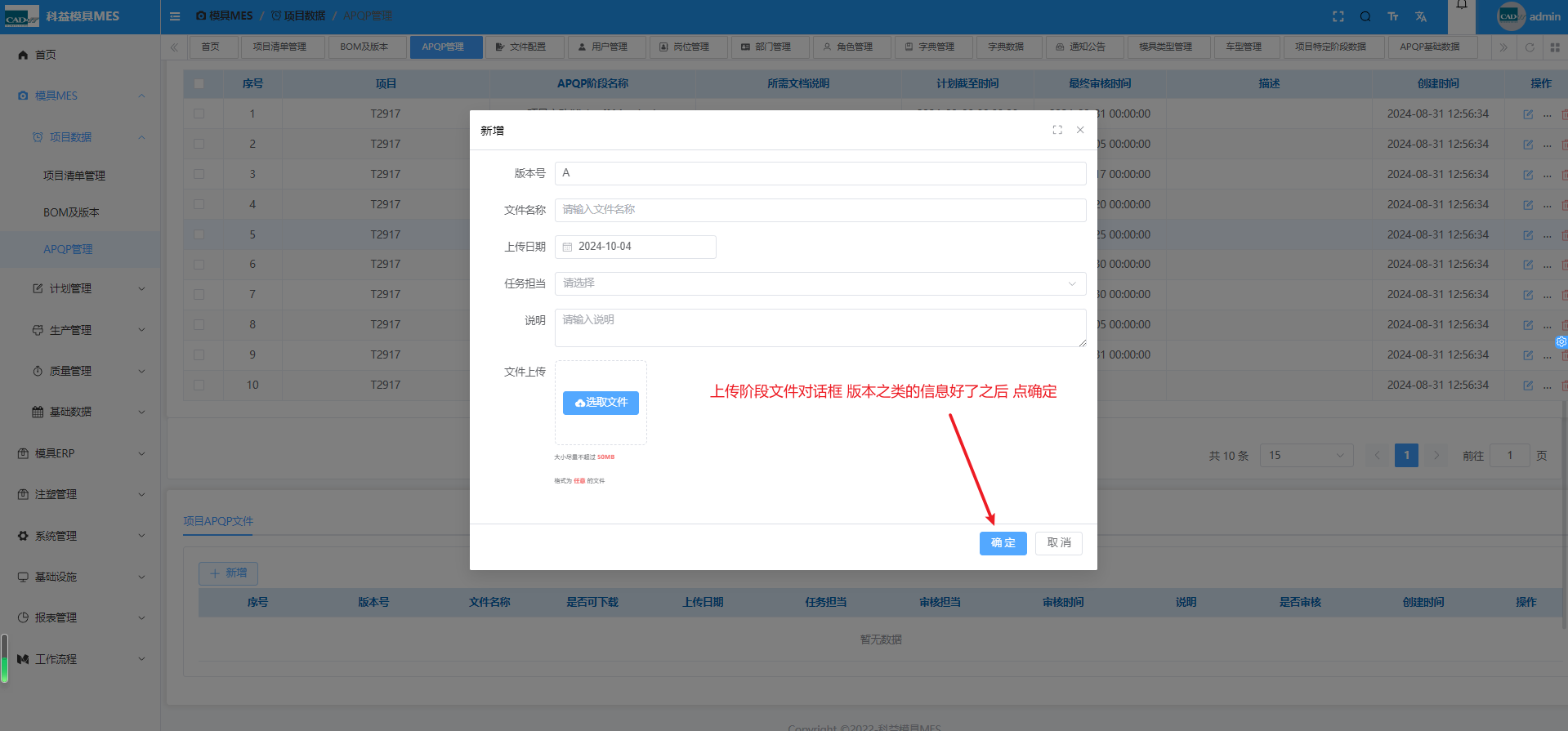

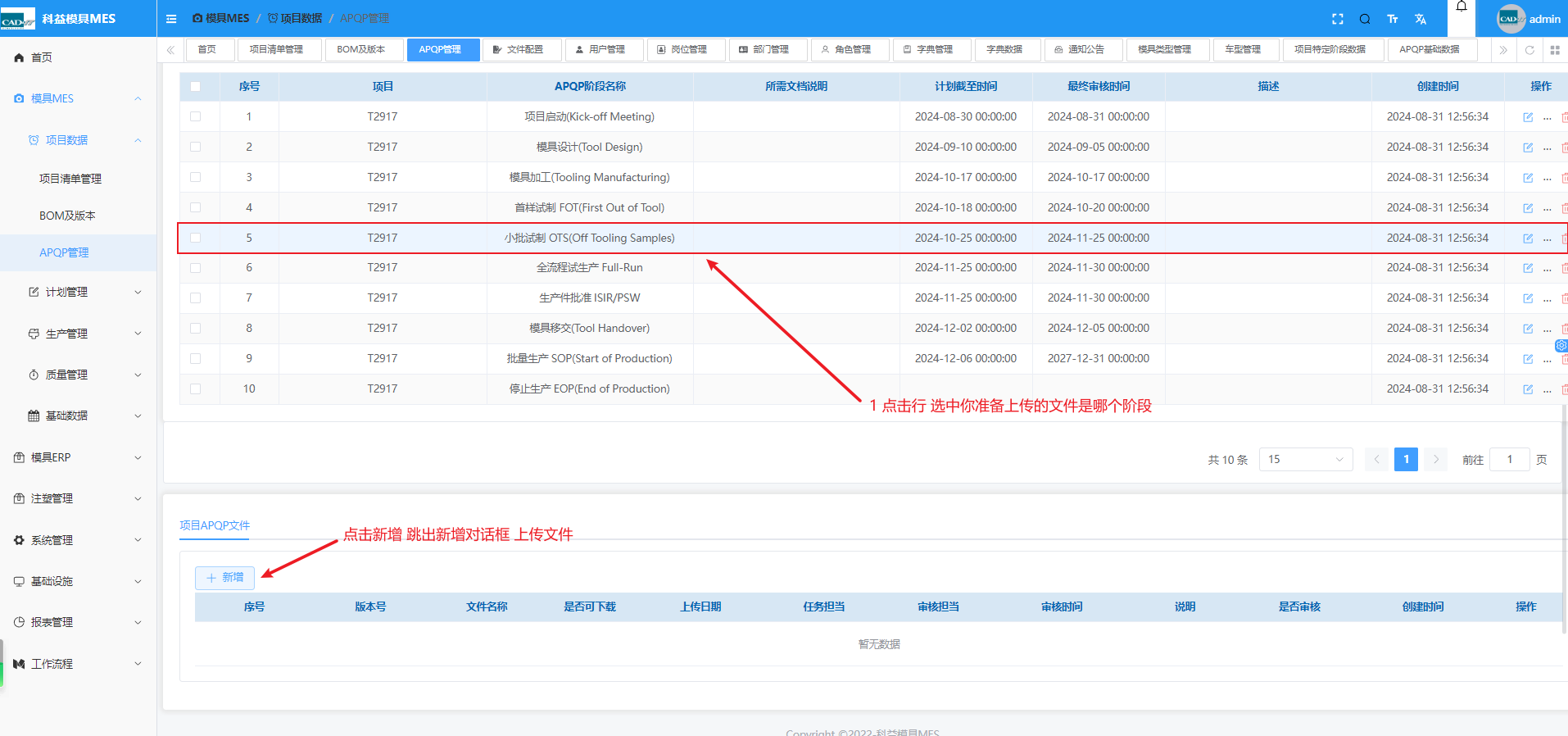

  2. 上传APQP阶段文件 alt textalt text
